一、 前言:

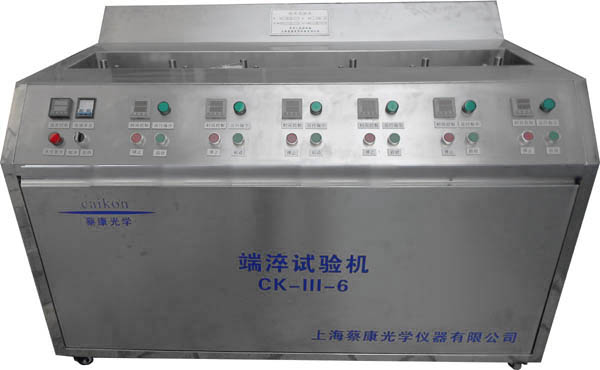

新型CK-III系列端淬試驗機在本公司第一代產品FBD系列基礎上，該裝置要求完全滿足GB/T225-2006、ISO642、ASTM A225標準中的規定。適用于優質碳素結構鋼、合金結構鋼、彈簧鋼、部分工具鋼、軸承鋼、低淬透性結構鋼等鋼種的端面淬火實驗。

CK-III系列端淬試驗機與普通端淬試驗機相比，在以下幾個方面進行了改進，使之更具有高科技含量，穩定性，其性能遠超前代產品，同時也更方便用戶的使用。

采用了數字化淬火時間控制系統，可自動完成啟動-自動噴水-淬火-結束的整個工作循環，并且整機設計布局合理，結構緊湊，易于使用，便于保養和維修。

主要特點：

1．試驗機由機架、高低位水箱、水泵自動循環水系統、噴水時間設定系統、水溫調節控制系統等部分組成。

2．試驗機整機（水箱 噴嘴支架 機架 面板 擱板）采用J304不銹鋼焊接，水箱、噴管等與水長期接觸部件采用304不銹鋼制作。

3．噴水啟動功能的控制采用高靈敏度光電傳感器自動控制與手動控制兩種方法。

4．時間控制采用高精度數顯時間繼電器，每個噴嘴的噴水時間可分別設定，還可分別調整噴水高度，保持水柱的平穩。

5．水溫控制采用壓縮機制冷及加熱棒制熱。水溫控制精度高，水箱裝有溫度控制儀表。

6．所使用安裝的各種計量儀表均方便拆卸，以便送檢。

7．安裝進水管和出水管，進水管管徑6分管.

8．試樣支架內孔與噴嘴的對中穩定，并且容易調節。

二 、CK-III-6端淬試驗機主要技術數據：

        試驗時，先將標準試樣加熱至奧氏體化溫度，保溫30～40min，然后迅速放在端淬試驗機上端淬淬火。結束后，取下試樣，按照國家標準的規定，進行硬度測量，最終得出端淬曲線。
       鋼的淬透性用末端淬火法測定，如下圖：

下圖是 鋼 淬透性末端淬火試驗淬透性曲線

       冷卻完畢后沿試樣兩側長度方向每隔一定間距測量一個硬度值，即可得到沿長度方向上的硬度變化，所得曲線即為該鋼的淬透性曲線，如下圖所示。
